Pasivni video
balun.Prenosi video sliku do 600
metara preko UTP kabla ( 1 parice ).
Postoje 2 modela : BNC - RJ45
BNC - Terminal Blok
Osnovna
shema - instalacija
Na BNC izlaz kamere
postavlja se video balun.Od video
baluna ide UTP kabel ( ili
telefonska parica ), 600 metara
udaljenosti. Na drugom kraju UTP
kabla ili parice postavlja se jos
jedan video balun, na njegovom BNC
izlazu dobije se standardni video
signal. Na ovaj nacin video signal iz kamere
poslan je putem jeftinog kabla na
veliku udaljenost, a i sam video
signal je otporan na smetnje iz
okoline i nema tzv. ground loopa !
TTP
414 VT i TVA111V
Cetverokanalni video
transmiter ( 4 video baluna u jednom
uredjaju ).Omogucava prijenos 4 video
signala na udaljenost od 600 metara
putem samo jednog UTP kabla. Signal
je otporan na smetnje iz okoline i
nema tzv. ground loopa.
TTA111V
Video Twisted Pair Transceivers - TTA111VT Transmitter, TTA111VR Receiver
Jednokanalni video
transmiter ( 4 video baluna u jednom
uredjaju ).Omogucava prijenos 4 video
signala na udaljenost od 2400 metara
(za color) putem samo jednog UTP kabla. Signal
je otporan na smetnje iz okoline i
nema tzv. ground loopa. TTA111VT
Transmiter levo - TTA111VR
Receiver desno.

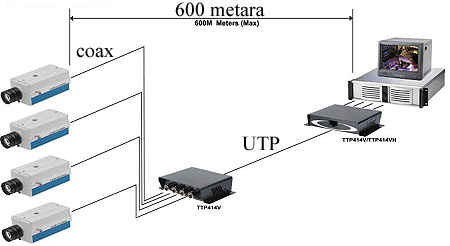

TTP
414 V shema instalacije
Ovim nacinom
instalacije stedi se na kablu (
jedan UTP umjesto 4 koaksijalna ),
na poslovima instalacije, postize se
veca udaljenost prijenosa video
slike ( 600 metara), signal je
otporan na smetnje...
TTP
414 V shema instalacije
TPA
009
9 kanalni aktivni
video prijemnik.
Na svakoj kameri postavlja se jedan
pasivni video balun, npr. TTP111 VT
, a na prijemnom mjestu postavlja se
ovaj AKTIVNI prijemnik.
Ovim nacinom slika se sa kamera
prenosi putem UTP kabla ili parice
na udaljenost od 1000 metara.
PRENAPONSKA
ZAŠTITA
BNC-BNC zastita od
prenapona.
Ne riskirajte ostecenje skupih
kamera ili DVR uradjaja zbog
prenapona koji se u koaksijalnom
kablu lako inducira tokom nevremena
i udara gromova...
SP001
shema postavljanja
prenaponske zaštite za
koaksijalni kabel
Na BNC izlaz kamere
postavlja se video balun.Od video
baluna ide UTP kabel ( ili
telefonska parica ), 600 metara
udaljenosti. Na drugom kraju UTP
kabla ili parice postavlja se jos
jedan video balun, na njegovom BNC
izlazu dobije se standardni video
signal. Na ovaj nacin video signal iz kamere
poslan je putem jeftinog kabla na
veliku udaljenost, a i sam video
signal je otporan na smetnje iz
okoline i nema tzv. ground loopa !
